Estructura, techo y base
El marco está hecho de acero galvanizado y lacado con un espesor de 1,5 mm. El techo consta de un perfil de acero galvanizado, gris claro lacado RAL 9002, con una altura de 154 mm, incorporando cuatro puntos de elado permitiendo que el módulo se mueva a la grúa.
La base, también de acero galvanizado lacado gris claro RAL 9002, tiene una altura de 80 mm y descansa sobre cuatro pies de 16 cm. Esta configuración permite que el módulo sea manejado por medio de un montacargas, sujeto al uso de horquillas largas y el ajuste adecuado para preservar la tubería.
Muros, particiones, aislamiento y cubierta
Las paredes interiores y las particiones consisten en paneles sándwich que incorporan una espuma rígida de poliuretano con un espesor de 40 mm, ofreciendo aislamiento térmico adecuado para uso profesional.
El techo está compuesto por paneles sándwich aislados con espuma rígida de poliuretano, 30 mm de espesor. La cubierta exterior está hecha de chapa de acero galvanizado corrugada, con descarga de agua de tormenta en los lados del módulo.
Las paredes están terminadas en gris claro RAL 9002.
Acabados interiores y suelos
El suelo está hecho de paso intensivo de PVC Lino
La carpintería está fabricada en aluminio lacado blanco RAL 9010, garantizando robustez y durabilidad.
Madera y acceso
La unidad sanitaria está equipada con:

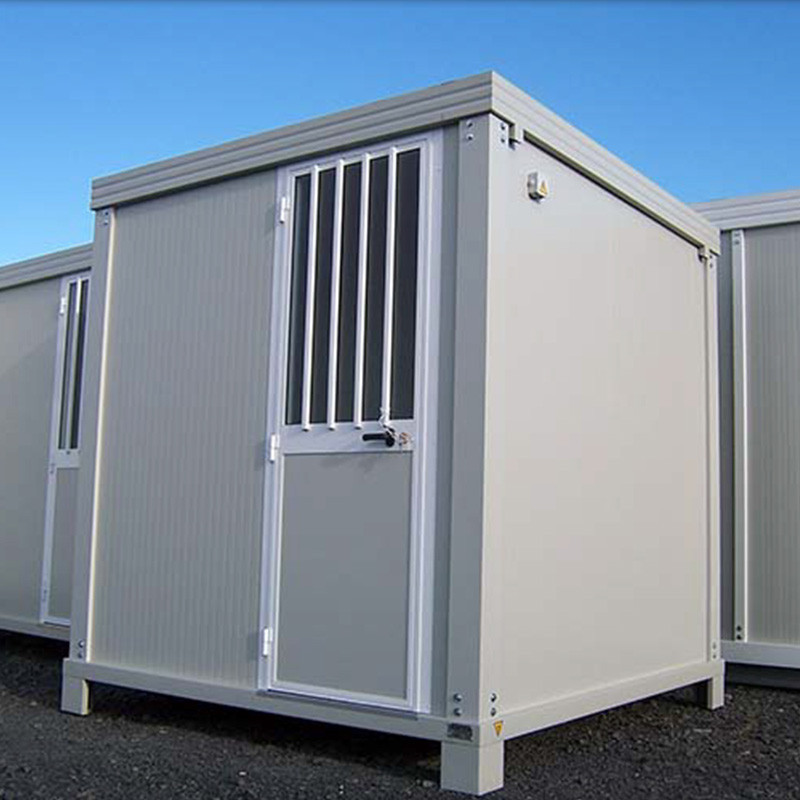

- una puerta exterior semiplazada de 84 x 220 cm, que ofrece un pasaje útil de 70 cm, con un solo acristalamiento moldeado
- una puerta interior completa para el espacio de aseo, dimensiones 78 x 210 cm (64 cm de paso), con vasistas 58 x 58 cm de acristalamiento moldeado único (entorno 4 mm)
- una puerta interior completa para el espacio de ducha, dimensiones 78 x 190 cm (64 cm de paso), con vasistas 58 x 58 cm de acristalamiento moldeado único (tickness 4 mm)
Equipo y conexiones sanitarias

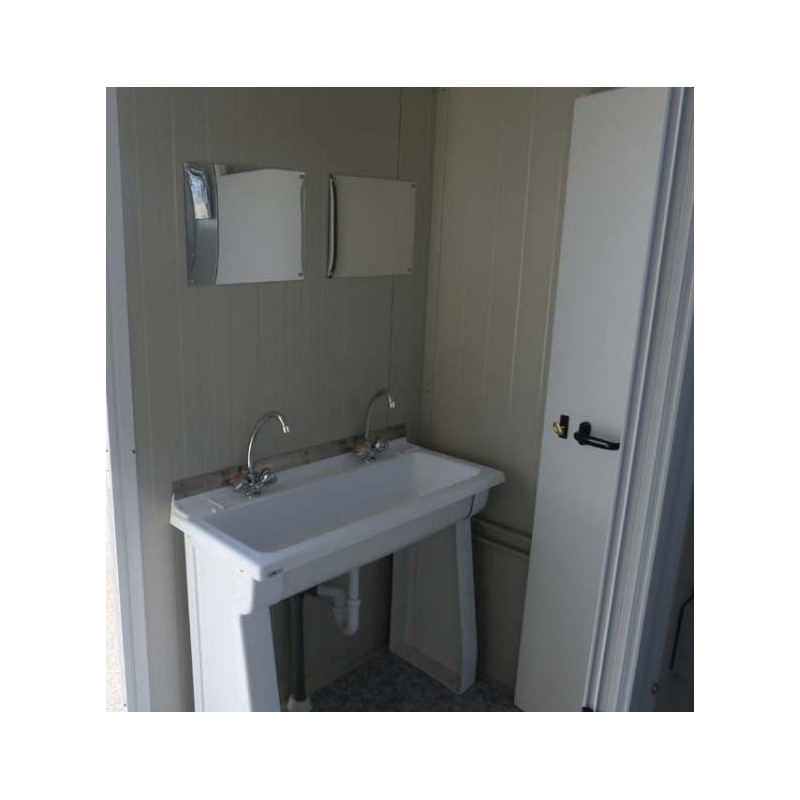

El espacio de entrada está equipado con un lavabo doble de PVC de 100 cm, que comprende dos grifos de agua fría/caliente y dos espejos.
El espacio WC incluye un inodoro de cerámica inglesa, equipado con un tanque de PVC y un soporte de papel.

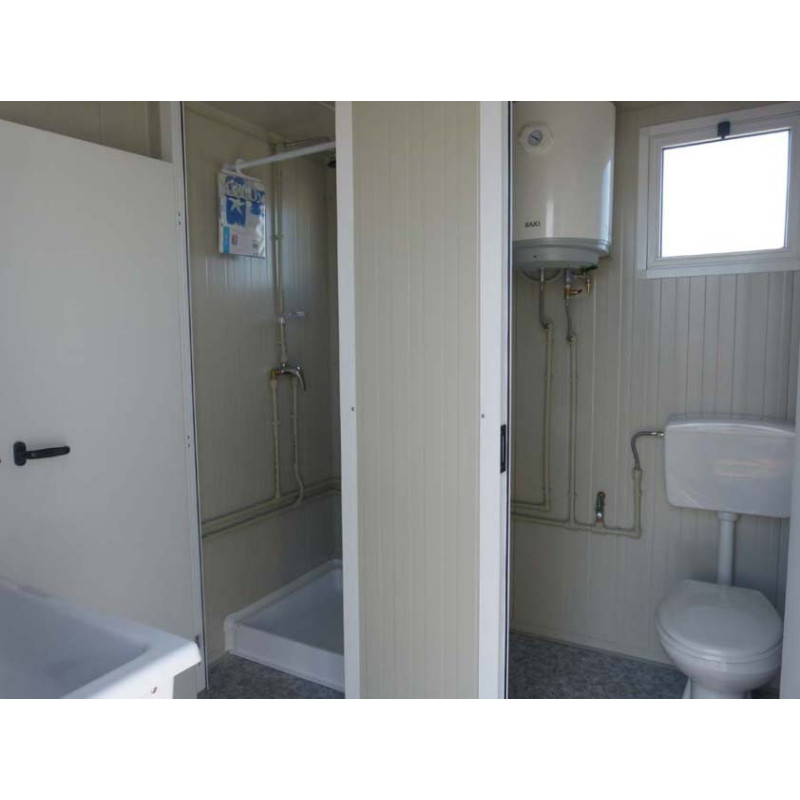

La zona de ducha incluye una ducha cerámica de dimensiones 90 x 70 cm, equipada con cabeza, mezclador, soporte de jabón y cortina de PVC.

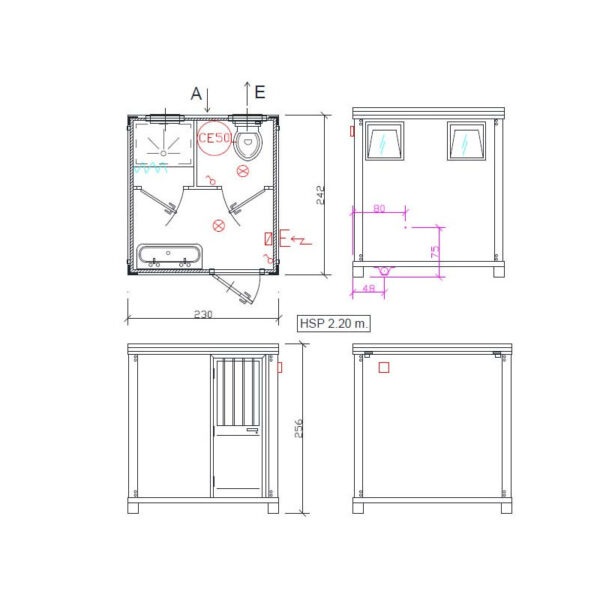

Se espera que el agua llegue a un muro (A). Las evacuaciones se colocan bajo el suelo y se conectan en un outlet (E), simplificando la conexión con las redes.
Instalación eléctrica
La instalación eléctrica está destinada a la alimentación 220 V.
En el espacio de entrada, el bloque está equipado con un interruptor, un techo LED, un convector de 1000 W, un panel eléctrico que incorpora interruptores interdiferenciales y de circuito (máximo potencia 6 kW), así como una caja de conexión externa.

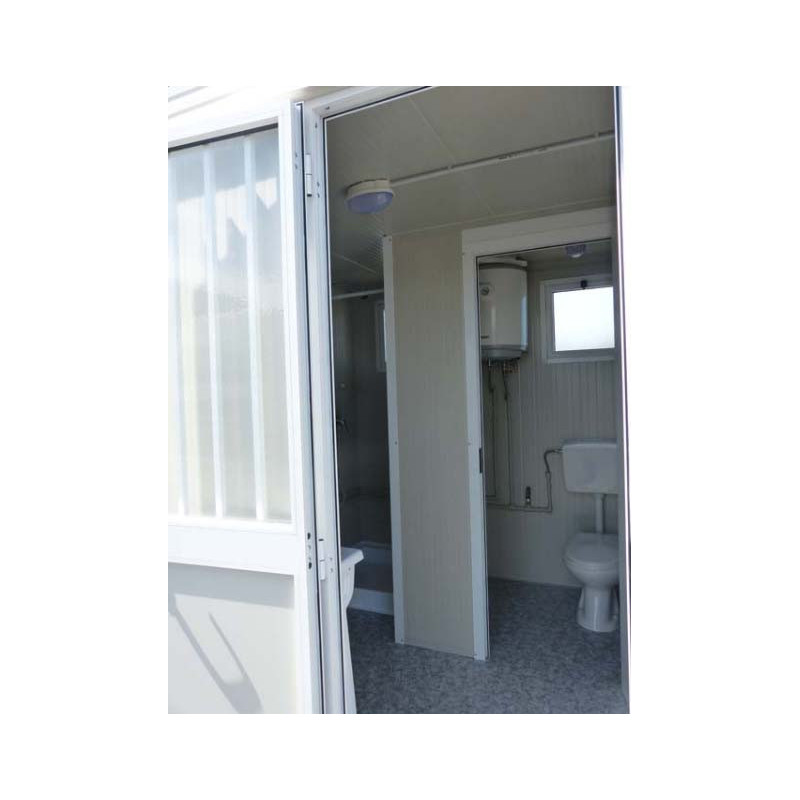

El espacio WC incluye un interruptor, una lámpara de techo LED de 7,5 W y un calentador eléctrico de agua de 50 litros.
No hay instalación eléctrica en la zona de ducha. El brillo está asegurado por el espacio sobre la puerta y por los vasistas.

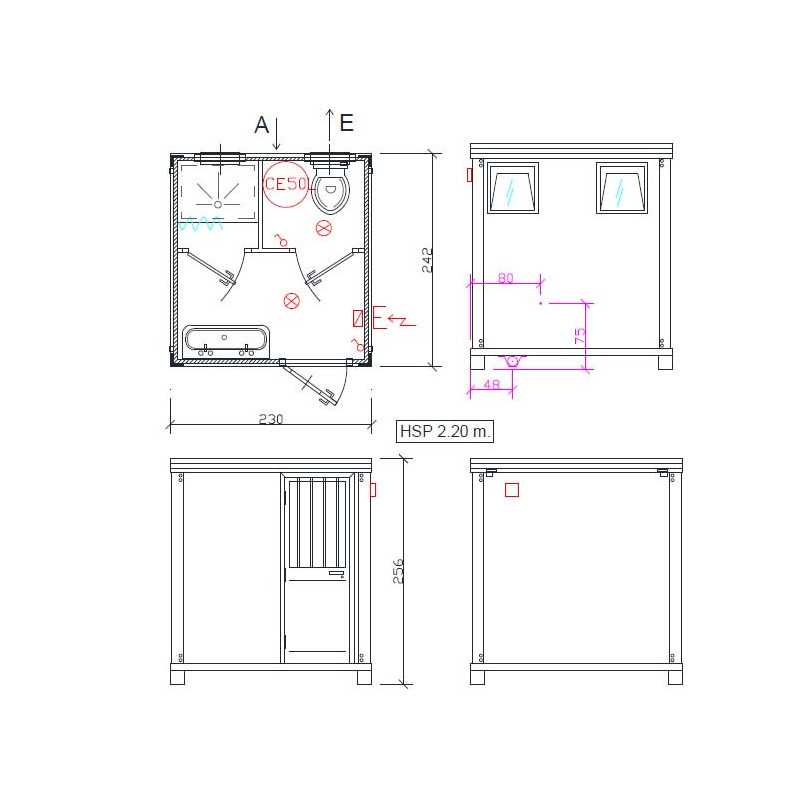

Dimensiones
- Altura exterior : 256 cm
- Altura interior: 220 cm
- Ancho: 230 cm
- Profundidad : 242 cm
Hueso
- Material: acero galvanizado y lacado
- Color: gris claro RAL 9002
- Espesor: 1,5 mm
- Altura del sótano: 80 mm
- Altura de techo : 154 mm
- Manejo: 4 tomas de techo; manejo posible en el montacargas con horquillas largas (250 cm), cuidando de la tubería
Madera
- Material: aluminio lacado blanco RAL 9010
Puertas:
- 1 puerta semiplazada externa cerrada 84 x 220 cm (70 cm de paso),
- 1 puerta interior completa 78 x 210 cm (64 cm de paso),
- 1 puerta interior completa 78 x 190 cm (64 cm de paso)
- Windows: 2 vasistas 58 x 58 cm, acristalamiento moldeado único, espesor 4 mm
Muros, particiones y tejados
- Material: paneles sándwich
- Aislamiento: espuma rígida de poliuretano
- Espesor de pared y particiones: 40 mm
- Espesor de techo: 30 mm
- Cubierta de techo: chapa de acero galvanizado corrugada
- Color de pared: gris claro RAL 9002
Piso
- Estructura : madera aglomerada repelente al agua
- Espesor: 18 mm
- Coating : Lino PVC paso intensivo
Instalaciones sanitarias
- 1 PVC doble lavabo 100 cm con dos agua fría/agua caliente y grifos espejo
- 1 baño de cerámica inglés con tanque de PVC y soporte de papel
- 1 ducha cerámica 90 x 70 cm con cabeza, mezclador, soporte de jabón y cortina de PVC
- Llegada de agua en la pared (A) y evacuación bajo el suelo conectada en un outlet (E)
